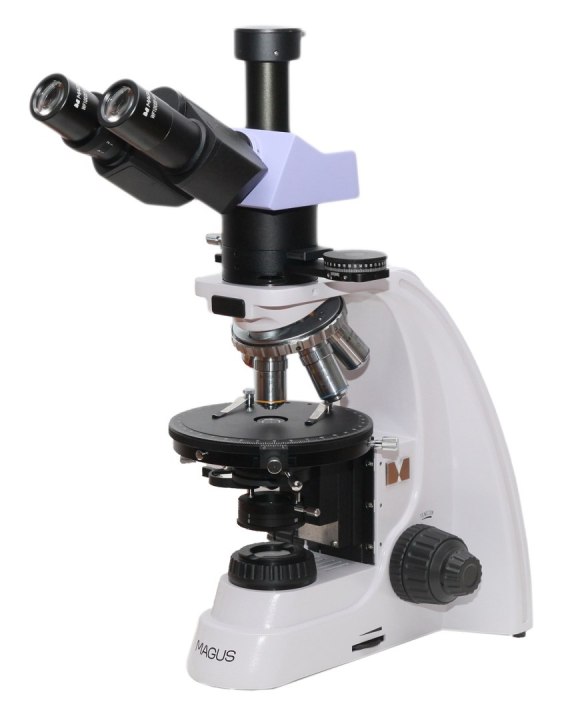

Mikroskop jest przeznaczony do badania anizotropowych preparatów geologicznych, biologicznych i polimerów w świetle spolaryzowanym i przechodzącym.
Mikroskop polaryzacyjny zapewnia obraz, wykorzystując dwójłomność preparatu anizotropowego. Światło spolaryzowane płasko, podczas przechodzenia przez preparat anizotropowy, dzieli się na dwie wiązki i zmienia płaszczyznę polaryzacji. Analizator przenosi drgania wiązek do tej samej płaszczyzny i osi, powodując destruktywne i konstruktywne interferencje między czołami dwóch fal. Jasne obrazy o wysokim kontraście zmieniają kolory, gdy stolik obraca się.
Mikroskop ma obiektywy bez naprężeń. Tuba pośrednia mieści analizator i soczewkę Bertranda, ma również gniazdo na kompensatory. Mikroskop jest wykorzystywany w krystalografii, petrografii, mineralogii, kryminalistyce, medycynie i innych dziedzinach nauki.
Głowica mikroskopu
Głowica trójokularowa z obiektywami planarno-achromatycznymi z korekcją do nieskończoności. Przyrządy rejestrujące obrazy cyfrowe są zamocowane w tubie głowicy trójokularowej. Pokrętło wyboru okularu/ścieżki światła w aparacie umożliwia skierowanie wiązki światła do kamery cyfrowej lub tuby okularu.
Pierścień regulacji dioptrii jest na lewej tubie.
Miska rewolwerowa
Pięć obiektywów. W wolnym gnieździe można również zainstalować dodatkowy obiektyw, który zwiększa zakres powiększenia. Konstrukcja miski rewolwerowej („z dala od obserwatora") zwalnia przestrzeń z przodu stolika, aby użytkownik mógł widzieć obiektyw umieszczony na ścieżce optycznej. Gniazda miski rewolwerowej są wycentrowane, aby zachować zgodność z osią optyczną obiektywu i mikroskopu.
Obiektywy
Obiektywy planarno-achromatyczne z korekcją do nieskończoności są przeznaczone do obserwacji w świetle spolaryzowanym. Układ optyczny bez naprężeń sprawia, że dwójłomność pochodzi od preparatu, a nie od elementów optycznych. Przeznaczony do użytku ze szkiełkami nakrywkowymi o grubości 0,17 mm.
Mechanizm regulacji ostrości
Współosiowe pokrętła zgrubnej i precyzyjnej regulacji ostrości są umieszczone po obu stronach dolnej części podstawy. Użytkownik może położyć dłonie na blacie stołu i przyjąć wygodną pozycję podczas prowadzenia obserwacji. Regulacja ostrości jest łatwa i płynna.
Konstrukcja mechanizmu regulacji ostrości zapewnia szybką regulację mikroskopu po zmianie badanego obiektu. Z tego powodu pokrętło z blokadą zgrubnej regulacji ostrości jest umieszczone po prawej stronie. Napięcie mechanizmu zgrubnej regulacji ostrości można regulować pierścieniem umieszczonym po lewej stronie.
Stolik
Stolik obraca się o 360°, aby umożliwić obserwację zmian kolorów preparatu w momencie, gdy polaryzator i analizator są ustawione w orientacji krzyżowej. Stolik ma regulację gradacji kąta obrotu. Noniusz umożliwia dokonywanie pomiarów z dokładnością do 0,1°.
Stolik można wycentrować za pomocą dwóch śrub, ponieważ analiza obiektu anizotropowego w świetle spolaryzowanym wymaga precyzyjnego wyrównania osi obrotu stolika z osią optyczną mikroskopu.
Źródło oświetlenia
Żarówki halogenowe emitują światło o barwie, która umożliwia komfortową pracę. Żarówka 30 W jest wystarczająco jasna do prowadzenia obserwacji z użyciem obiektywów o powiększeniu od 4 do 100 razy w technice jasnego pola i światła spolaryzowanego.
Oświetlenie światłem przechodzącym
Oświetlenie Köhlera: przysłona pola z możliwością regulacji; kondensor Abbego z możliwością centrowania i regulacji wysokości z regulowaną przysłoną aperturową i dodatkową soczewką obrotową. NA = 1,25. Polaryzator z możliwością obrotu o 360°, z czterema kątami obrotu 0°, 90°, 180°, 270° oznaczonymi na skali. Analizator z możliwością obrotu o 90°. Noniusz na analizatorze zapewnia precyzyjny pomiar kątów.
Oświetlenie Köhlera
Oświetlenie Köhlera poprawia jakość obrazu preparatu. Z takim oświetleniem można uzyskać maksymalną rozdzielczość w każdym obiektywie, a także jednolite oświetlenie pola widzenia bez ciemniejszych obszarów przy krawędziach. Obiekt badania jest wyraźnie wyostrzony, a artefakty obrazu są usunięte.
Badanie preparatów w świetle spolaryzowanym
Tuba pośrednia mieści analizator i soczewkę Bertranda, ma również gniazdo na kompensatory. Analizator jest ustawiony na ścieżce światła w celu obserwacji obiektów w świetle spolaryzowanym. Podczas obrotu polaryzatora i analizatora zmienia się kąt polaryzacji. Wzajemnie prostopadłą pozycję można uzyskać, ustawiając obydwa filtry w pozycji „0". Gdy podstawa mikroskopu obraca się, powierzchnia preparatu w różny sposób odbija światło w zależności od kąta polaryzacji. Soczewka Bertranda jest wykorzystywana do badań konoskopowych. Kompensatory są przeznaczone do wzmacniania kontrastu preparatów o słabej dwójłomności.
Akcesoria
Dostępna jest seria akcesoriów opracowanych specjalnie dla tego mikroskopu.
Dodatkowe obiektywy mogą być wykorzystane do obserwacji obiektów o wielkości nawet 0,22 µm.
Okulary zwiększają zakres powiększenia mikroskopu. Dodatkowe okulary umożliwią wykorzystanie pełnego potencjału częściej używanego obiektywu.
Kamera cyfrowa, która pozwala na wyświetlanie obrazu z mikroskopu na monitorze i przechowywanie plików oraz oprogramowanie, które umożliwia pomiar preparatów w czasie rzeczywistym. Preparat kalibracyjny do pomiaru obiektów, który można łączyć z obiektywem ze skalą lub oprogramowaniem kamery.
Najważniejsze właściwości:
- Badanie anizotropowych preparatów świetle spolaryzowanym i przechodzącym
- Potężny halogenowy oświetlacz światłem przechodzącym 30 W, który zapewnia jasne, naturalne światło
- Soczewka Bertranda do konoskopii i ortoskopii, kompensatory i oświetlenie Köhlera
- Głowica trójokularowa z trzecią tubą do montażu kamery cyfrowej; kostka światłodzieląca 100:0 i 0:100
- Obiektywy planarno-achromatyczne bez naprężeń eliminują fałszywe efekty optyczne
- Wygodne dopasowanie gniazd miski rewolwerowej i stolika
- Obrotowy okrągły stolik z noniuszem do precyzyjnego pomiaru kątów
- Szeroki asortyment dodatkowych akcesoriów
Zawartość zestawu:
- Podstawa z gniazdem zasilania, źródło światła przechodzącego i kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
- Głowica trójokularowa
- Tuba pośrednia z soczewką Bertranda, analizator i gniazdo kompensatora
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 4x/0,10 WD 21 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 10x/0,25 WD 5,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 40x/0,65 (z mechanizmem sprężynowym) WD 0,66 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 60x/0,80 (z mechanizmem sprężynowym) WD 0,46 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Okular 10x/22 mm ze skalą. Wartość skali: 0,1 mm
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm z krzyżem
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 5x/0,12 WD 26,1 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 20x/0,4 WD 8,8 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL 100x/1,25 (z mechanizmem sprężynowym, olejek immersyjny) WD 0,36 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL 100x/0,8 (z mechanizmem sprężynowym, suchy) WD 2,02 mm
- Mechaniczne mocowanie stolika
- Kamera cyfrowa
- Preparat kalibracyjny
<table><tbody><tr><td>Marka</td><td>MAGUS</td></tr><tr><td>Gwarancja, lata</td><td>5</td></tr><tr><td>EAN</td><td>5905555018508</td></tr><tr><td>Rozmiar opakowania (dł. x szer. x gł.), cm</td><td>43.1x27.1x63</td></tr><tr><td>Masa przesyłki, kg</td><td>14.5</td></tr><tr><td>Głowica</td><td>trójokularowa</td></tr><tr><td>Soczewki obiektywowe</td><td>planarno-achromatyczne z korekcją do nieskończoności, bez naprężeń: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*opcjonalnie: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (olejek immersyjny); PL 100x/0,8 (suchy)); wysokość parafokalna 45 mm, przeznaczone do pracy ze szkiełkami nakrywkowymi o grubości 0,17 mm</td></tr><tr><td>Rewolwer</td><td>5 obiektywów, możliwość centrowania</td></tr><tr><td>Odległość robocza, mm</td><td>21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (olejek immersyjny)); 2,02 (100x (suchy))</td></tr><tr><td>Rozstaw okularów, mm</td><td>48 — 75</td></tr><tr><td>Stolik, mm</td><td>Ø150</td></tr><tr><td>Regulacja dioptrii okularu, dioptrii</td><td>±5 (w lewej tubie)</td></tr><tr><td>Kondensor</td><td>kondensor Abbego NA 1,25 z regulowaną przysłoną i obiektywem obrotowym</td></tr><tr><td>Diafragma</td><td>regulowana przysłona aperturowa, regulowana przysłona irysowa pola</td></tr><tr><td>Regulacja ostrości</td><td>współosiowy, zgrubna regulacja ostrości (21 mm, 39,8 mm/obrót, z pokrętłem blokady i pokrętłem regulacji napięcia) i precyzyjna regulacja ostrości (0,002 mm)</td></tr><tr><td>Regulacja jasności</td><td>yes</td></tr><tr><td>Typ źródła oświetlenia</td><td>lampa halogenowa: 12V/30W</td></tr><tr><td>Zakres temperatur, °C</td><td>5 — 35</td></tr><tr><td>Poziom trudności składania i montażu</td><td>skomplikowane</td></tr><tr><td>Umiejscowienie źródła oświetlenia</td><td>oświetlenie dolne</td></tr><tr><td>Średnica tubusu okularu, mm</td><td>30</td></tr><tr><td>Typ</td><td>biologiczny, lekki/optyczny</td></tr><tr><td>Głowica</td><td>Siedentopf</td></tr><tr><td>Kąt nachylenia głowicy</td><td>30 °</td></tr><tr><td>Okulary</td><td>10х/22 mm, odstęp źrenicy wyjściowej: 10 mm; 10х/22 mm ze skalą (*opcjonalnie: 10x/22 mm z krzyżem, 12,5x/14; 15x/15; 20x/12; 25x/9)</td></tr><tr><td>Stolik, mm</td><td>obracana w zakresie 360°, centrowanie, podziałka 1° kąta obrotu; skala noniusza do pomiaru kątów z dokładnością do 0,1°</td></tr><tr><td>Oświetlenie</td><td>halogenowe</td></tr><tr><td>Zasilanie</td><td>220±22 V, 50 Hz, zasilanie sieciowe AC</td></tr><tr><td>Poziom zaawansowania</td><td>doświadczeni użytkownicy, profesjonaliści</td></tr><tr><td>Polaryzator</td><td>z oznaczeniami 0°, 90°, 180°, 270° na skali; możliwość obrotu o 360°</td></tr><tr><td>Tuba pośrednia</td><td>wbudowany analizator z możliwością obrotu o 0-90°; noniusz do pomiaru kątów z dokładnością do 0,1°; soczewka Bertranda; gniazdo do montażu kompensatorów</td></tr><tr><td>Kompensator</td><td>kompensator λ; kompensator λ/4; klin kwarcowy</td></tr><tr><td>Zastosowanie</td><td>kliniczne/laboratoryjne</td></tr><tr><td>Metoda badania</td><td>jasnego pola, polaryzacja</td></tr><tr><td>Pokrowiec/futerał/torba w zestawie</td><td>osłona przeciwkurzowa</td></tr></tbody></table>
