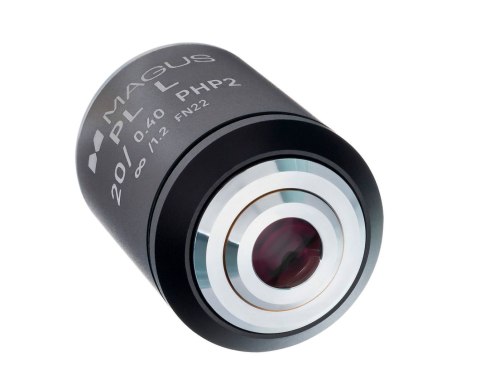

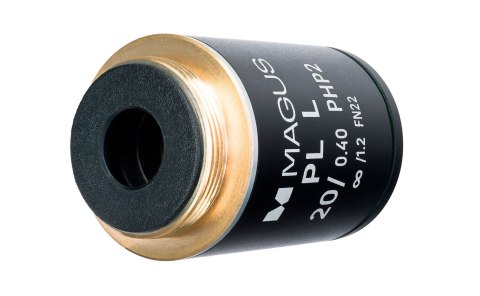

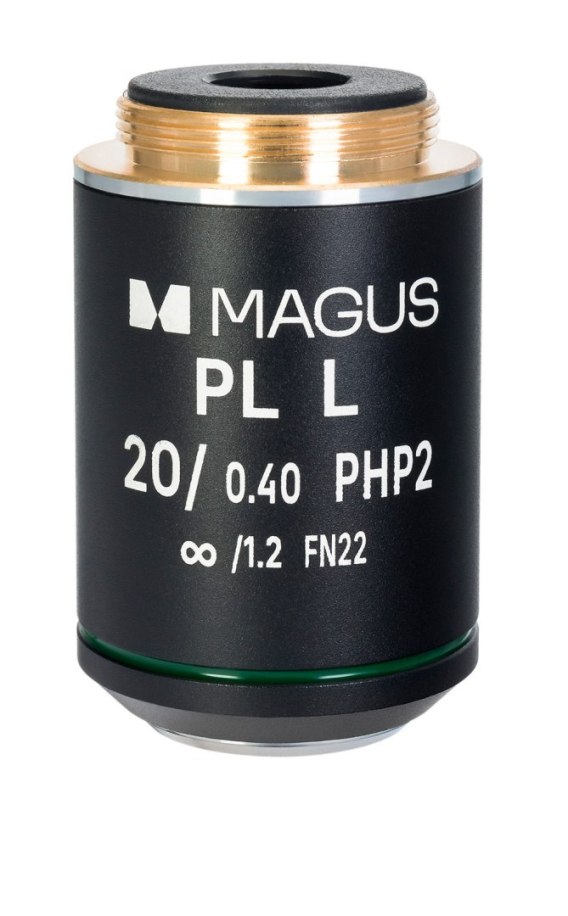

Obiektyw MAGUS 20HP 20х/0,40 Plan L phase PHP2 ∞/ 1,2 WD 8,0 mm

Obiektyw fazowy jest przeznaczony do badania żywych preparatów, które są niemożliwe do odróżnienia lub ledwo widoczne bez kontrastu. W tym przypadku barwienie mikroorganizmów jest niemożliwe, ponieważ prowadzi do ich śmierci. Kontrast fazowy sprawia, że mikroorganizmy są widoczne bez bezpośredniego wpływu na nie i bez ich uszkodzenia.

Do obserwacji metodą kontrastu fazowego potrzebny jest kondensor kontrastu fazowy. Obiektyw 20HP jest połączony z przysłoną pierścieniową z oznaczeniem 20 razy lub płytką kontrastu fazowego z pierścieniem dla obiektywu o powiększeniu 20 razy.

Model 20HP ma powiększenie 20 razy i najlepiej współpracuje z okularami o powiększeniu od 10 do 20 razy. Łącznie generują powiększenie użyteczne mikroskopu od 200 do 400 razy. Włączanie do układu optycznego okularów o innym powiększeniu nie ma sensu, ponieważ nie zapewnią one wystarczająco szczegółowego obrazu albo będą powiększenie będzie zbyt duże i nie przyniosą żadnych dodatkowych korzyści. Obiektyw rozróżnia elementy preparatu w minimalnej odległości 0,69 µm.

Obiektyw ma duże pole płaskie, obejmujące 90% całej widocznej powierzchni, a obraz jest wyostrzony równie dobrze na całym widocznym obszarze. Ta funkcja jest dobrze obsługiwana przez kamery cyfrowe lub okulary o szerokim polu widzenia 22 mm. W przypadku okularu 10x/22 mm pole widzenia ma średnicę 1,1 mm. Obiektyw koryguje aberracje chromatyczne dla dwóch długości fali (czerwonej i niebieskiej), a aberracje sferyczne dla jednej długości fali (zielonej).

Model 20HP jest montowany na odwróconym mikroskopie biologicznym lub fluorescencyjnym. Służy do badania preparatów umieszczonych w naczyniach laboratoryjnych o grubości dna 1,2 mm. Obiektyw ma korekcję do nieskończoności. Odległość parafokalna wynosi 45 mm.

Podczas pracy z odwróconym mikroskopem biologicznym MAGUS Bio V300 konieczny jest zakup dodatkowego suwaka kontrastu fazowego MAGUS SPH1.

Kompatybilność:

• Odwrócony mikroskop biologiczny MAGUS Bio V300
• Odwrócony mikroskop biologiczny MAGUS Bio V350
• Odwrócony mikroskop fluorescencyjny MAGUS Lum V500
• Odwrócony mikroskop fluorescencyjny MAGUS Lum V500L
