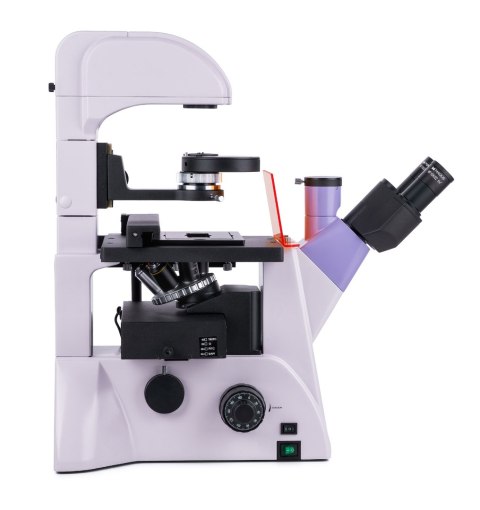

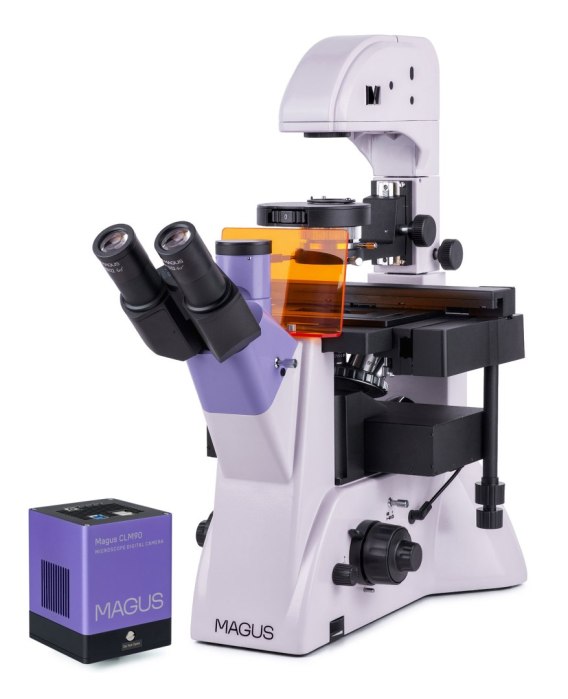

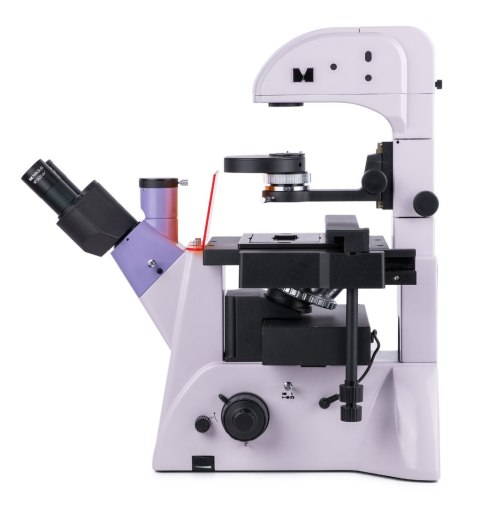

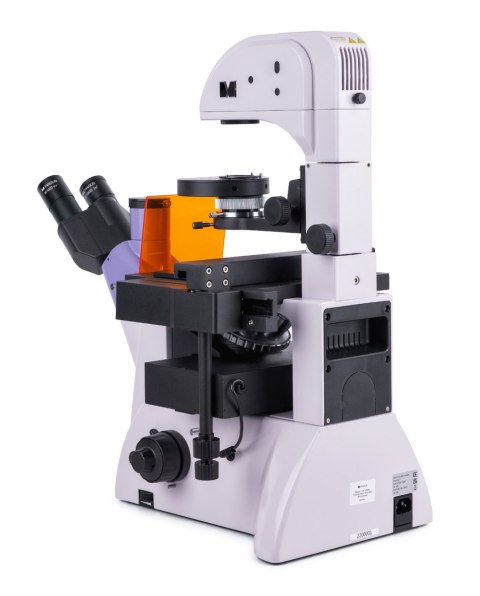

Odwrócony mikroskop fluorescencyjny cyfrowy MAGUS Lum VD500L

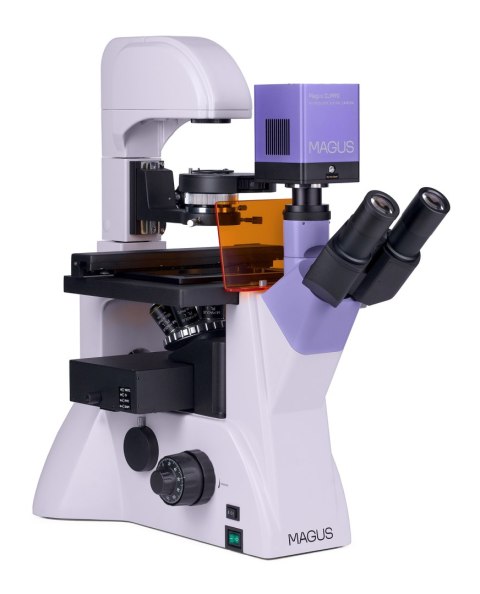

MAGUS Lum V500L to odwrócony mikroskop do mikroskopii fluorescencyjnej w świetle odbitym oraz mikroskopii jasnego pola i kontrastu fazowego w świetle przechodzącym. W mikroskopii fluorscencyjnej wykorzystywane są filtry fluorochromowe DAPI, FITC i TRITC. Odwrócona konstrukcja umożliwia badanie preparatów w naczyniach laboratoryjnych, takich jak szalki Petriego, kolby itp. Wysokość naczynia laboratoryjnego może wynosić 55 mm lub 165 mm, gdy stojak jest odchylony. Układ optyczny jest przeznaczony do pracy z naczyniami laboratoryjnymi o grubości dna 1,2 mm. Mikroskop jest idealny do badań naukowych i rutynowych prac laboratoryjnych. Można go również stosować do celów edukacyjnych.

Kamera cyfrowa

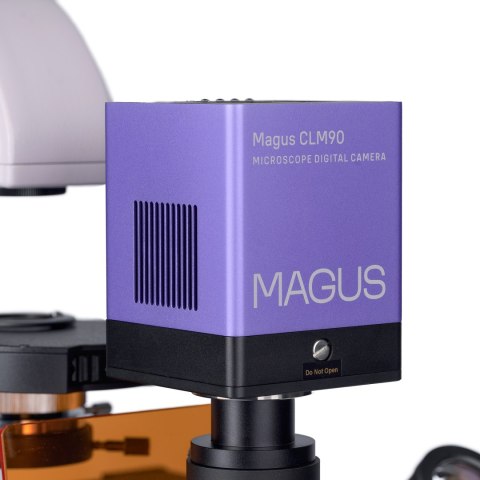

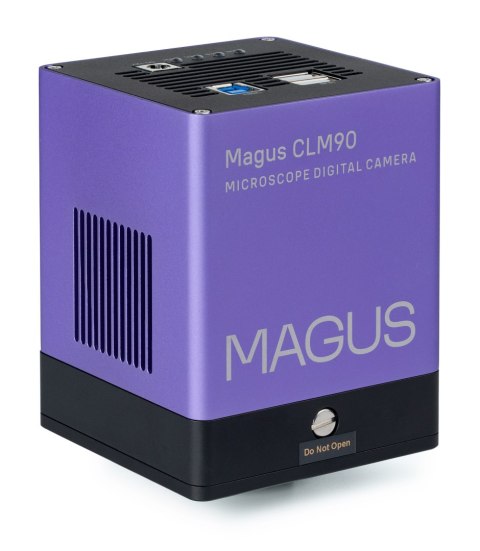

Kamera cyfrowa MAGUS CLM90 służy do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola.
Kamera ma matrycę 7,1 Mpix i zapewnia realistyczne obrazy w rozdzielczości 3200x2200 pikseli. Kamera jest zalecana do użytku z obiektywami o powiększeniu 4x, 10x, 20x i 40x. Podczas pracy z obiektywami o niskim powiększeniu kamera pozwala dostrzec drobniejsze szczegóły.
Wideo jest nagrywane z prędkością 51,3 kl./s lub 133,8 kl./s w zależności od rozdzielczości. Obraz jest płynny; ma płynne i subtelne przejścia między klatkami. Ruch preparatu jest wyświetlany w czasie rzeczywistym bez opóźnień. Kamera ułatwia pracę z ruchomymi obiektami i nadaje się do prezentacji na zajęciach.
Kamera jest wyposażona w interfejs USB 3.0. Szybkość transferu danych jest 10 razy większa niż w przypadku kamer USB 2.0. Ta kamera o dużej szybkości jest zalecana do profesjonalnych laboratoriów, badań lub edukacji na poziomie szkół wyższych.

Układ optyczny

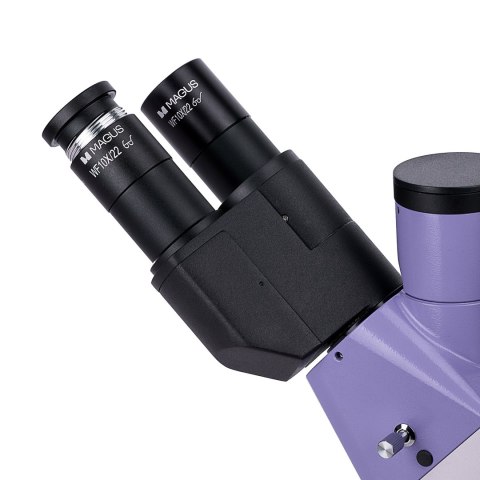

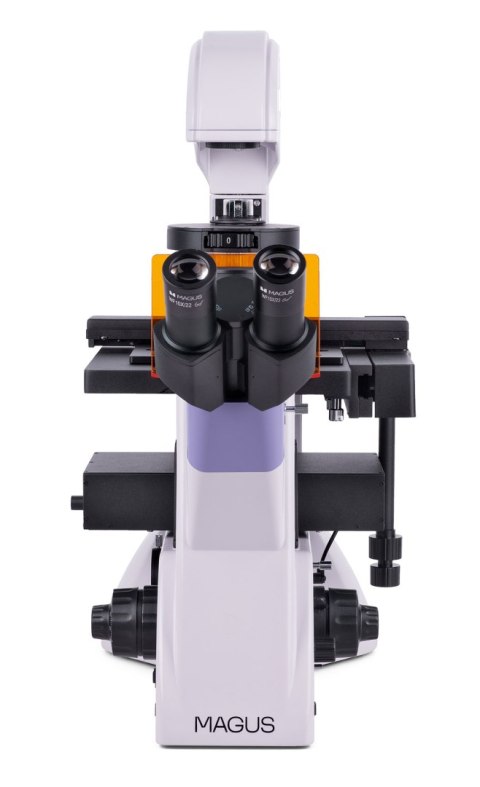

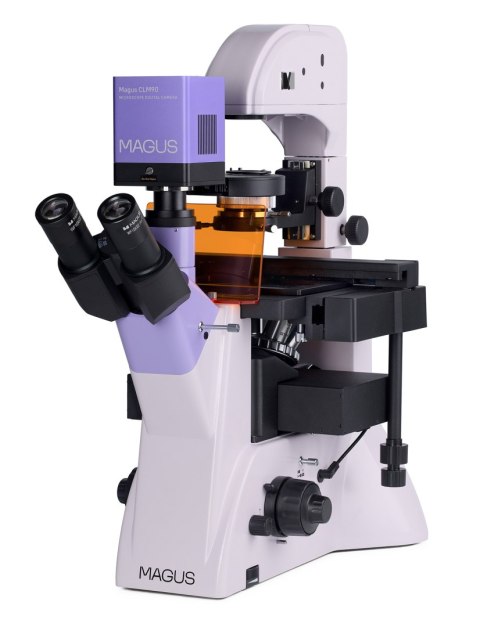

Dwie opcje montażu kamery cyfrowej i monitora: tuba głowicy trójokularowej służy do montażu monitora (brak w zestawie), a boczne gniazdo na korpusie służy do montażu kamery cyfrowej (brak w zestawie). Przyrząd ma również dzielnik wiązki: 100/0 lub 0/100 (korpus) i 100/0 lub 50/50 (głowica trójokularowa). Nachylenie tuby okularu pod kątem 45° pozwala prowadzić obserwacje, zachowując maksymalną wygodę. Podczas montażu mikroskopu użytkownik może obracać tuby okularów o 180°.

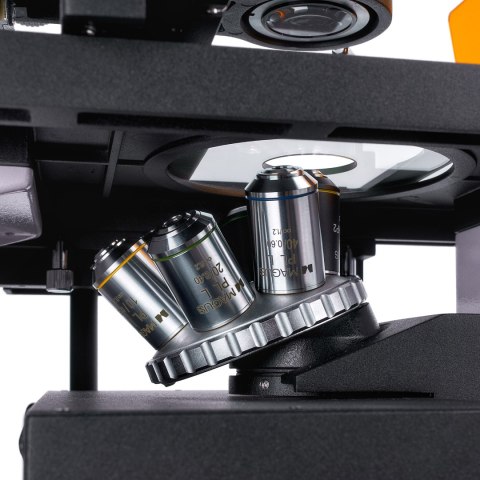

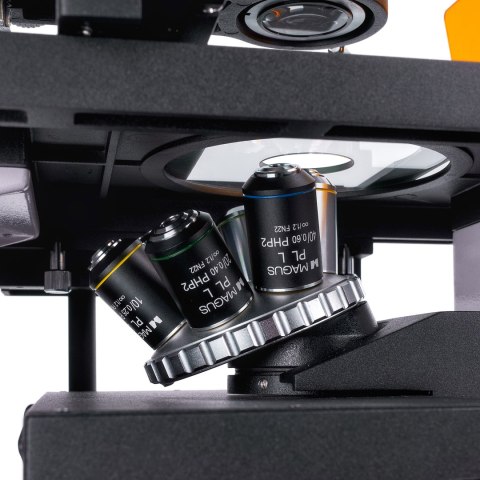

Zestaw zawiera sześć obiektywów planarno-achromatycznych: trzy z nich do mikroskopii jasnego pola i mikroskopii fluorescencyjnej, a trzy pozostałe do mikroskopii kontrastu fazowego. Mają one korekcję nieskończoności i dużą odległość roboczą. Miska rewolwerowa ma sześć gniazd do montażu obiektywów. Miska rewolwerowa jest umieszczona na stojaku pod stolikiem.

Oświetlenie

Źródłem wzbudzenia fluorescencji jest dioda LED o mocy 5 W i żywotności 50 000 godzin bez konieczności wymiany. Dostępne są trzy filtry wzbudzenia: filtry fluorochromowe DAPI, FITC i TRITC. Oświetlenie LED jest bardziej energooszczędne i łatwiejsze w utrzymaniu niż oświetlenie rtęciowe, dlatego jest zalecane do stosowania na uniwersytetach. Oświetlenie LED zapewnia spójność kolorów. Diody LED szybko włączają się i wyłączają i nie przegrzewają się podczas długich godzin pracy.

Źródłem światła przechodzącego jest również dioda LED o mocy 5 W. Jest ona wystarczająco jasna do prowadzenia obserwacji techniką mikroskopii jasnego pola i kontrastu fazowego z każdym obiektywem.

Zarówno światło przechodzące, jak i odbite, można regulować zgodnie z metodą Köhlera. Pozwala to na osiągnięcie maksymalnej granicy rozdzielczości dla każdego obiektywu i uzyskanie wyraźnego, ostrego obrazu bez artefaktów i zaciemnień na krawędziach.

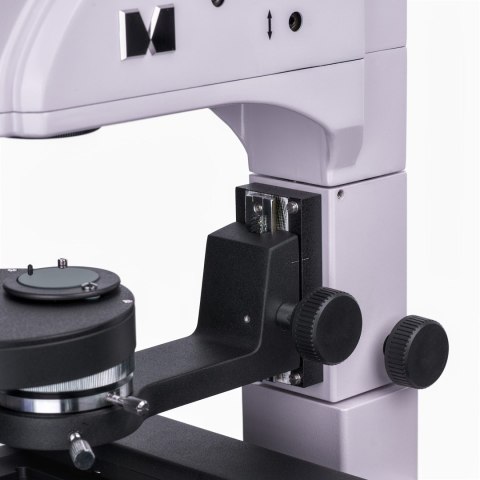

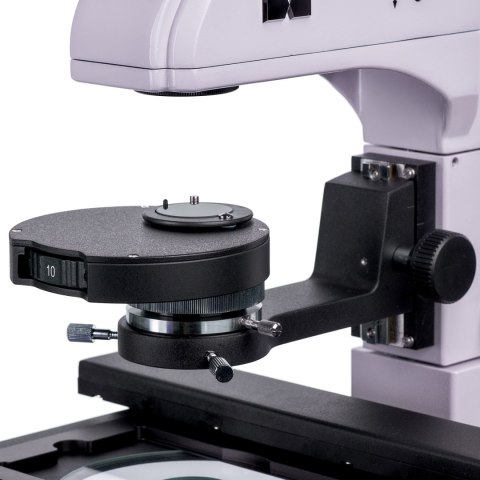

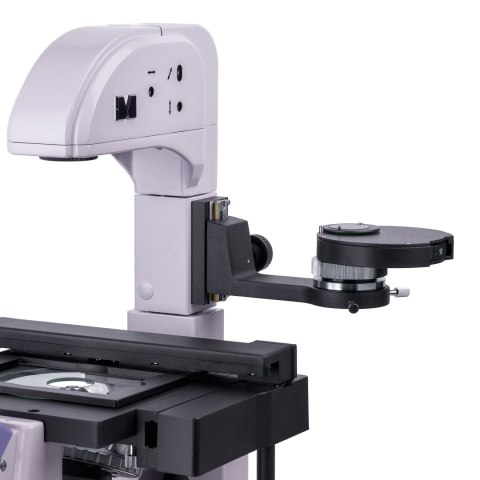

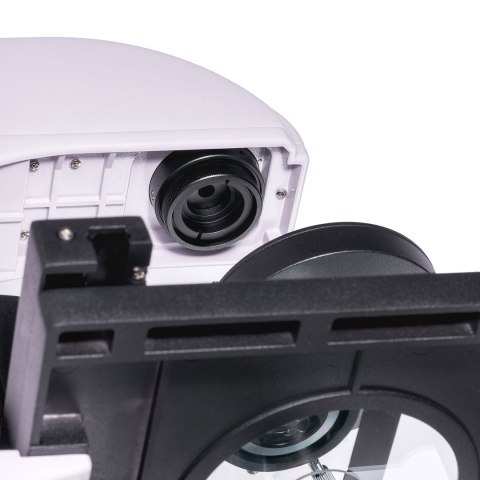

Mikroskop jest wyposażony w kondensor kontrastowo-fazowy: trzy gniazda są przeznaczone do obiektywów fazowych o powiększeniach 10x, 20x i 40x, a czwarte gniazdo służy do mikroskopii jasnego pola. Pierścienie fazowe można wyśrodkować. Obracając pokrętło, można przełączać się między technikami obserwacji mikroskopowych.

Stolik i mechanizm regulacji ostrości

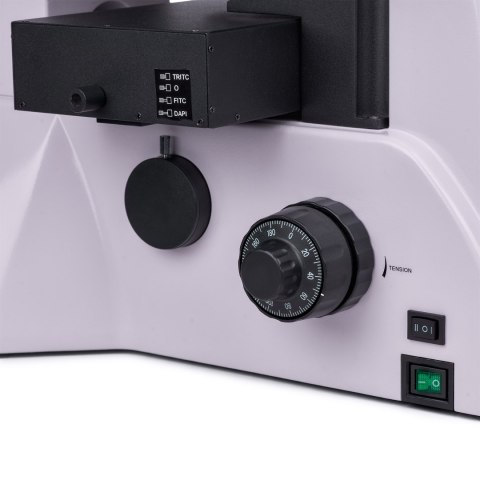

Stały stolik ma mechaniczne mocowanie do przesuwania naczyń laboratoryjnych oraz trzy uchwyty do preparatów o różnych rozmiarach. Naczynia laboratoryjne można przesuwać w dwóch wzajemnie prostopadłych kierunkach w płaszczyźnie poziomej. W mikroskopie zastosowano mechanizm zgrubnej i precyzyjnej regulacji ostrości. Mechanizm zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia. Pokrętła są ergonomicznie zaprojektowane, aby umożliwić użytkownikowi utrzymanie zrelaksowanej postawy podczas pracy.

Akcesoria

Mikroskop można wyposażyć w dodatkowe okulary, preparaty kalibracyjne lub kamerę cyfrową z serii akcesoriów MAGUS.

Najważniejsze właściwości mikroskopu:

• Odwrócona konstrukcja do obserwacji preparatów w naczyniach laboratoryjnych o grubości dna 1,2 mm i preparatów o wysokości do 55 mm, a także do 165 mm wysokości po odchyleniu stojaka
• Techniki obserwacji mikroskopowych: fluorescencja (w świetle odbitym), jasne pole i kontrast fazowy (w świetle przechodzącym)
• Konfiguracja oświetlenia Köhlera w świetle przechodzącym i odbitym; źródło oświetlenia: trwałe diody LED o mocy 5 W bez konieczności wymiany
• Dostępne są trzy filtry wzbudzenia: filtry fluorochromowe DAPI, FITC i TRITC
• Kondensor kontrastowo-fazowy umożliwiający szybką i wygodną zmianę techniki obserwacji mikroskopowych
• Głowica trójokularowa; dwie opcje montażu kamery lub monitora: dzielnik wiązki 100/0 lub 0/100 (na korpusie), dzielnik wiązki 100/0 lub 50/50 (na głowicy)

Najważniejsze właściwości kamery:

• Do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola z obiektywami o powiększeniu 4x, 10x, 20x i 40x
• Rozdzielczość 7,1 Mpix: podczas pracy z obiektywami o niskim powiększeniu kamera pozwala dostrzec drobniejsze szczegóły
• 51,3 kl./s i 133,8 kl./s w rozdzielczości 3200x2200 pikseli i 1584x1100 pikseli do obserwacji ruchomych obiektów, rejestracji wideo i przesuwania preparatu bez szarpnięć i opóźnień
• Moduł Peltiera obniża temperaturę matrycy podczas długotrwałej pracy i eliminuje szum termiczny, dlatego podczas robienia zdjęć można stosować długi czas naświetlania
• Migawka globalna zapewniająca szybki odczyt sygnału z matrycy, zwiększoną jasność obrazu i brak fałszywych efektów optycznych podczas obserwacji poruszających się obiektów

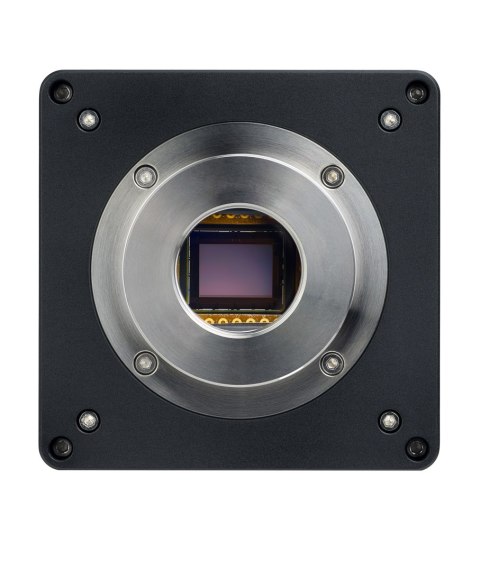

• Podświetlana matryca monochromatyczna CMOS SONY Exmor zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Wyraźniejsze, jaśniejsze i bardziej nasycone kolorami obrazy

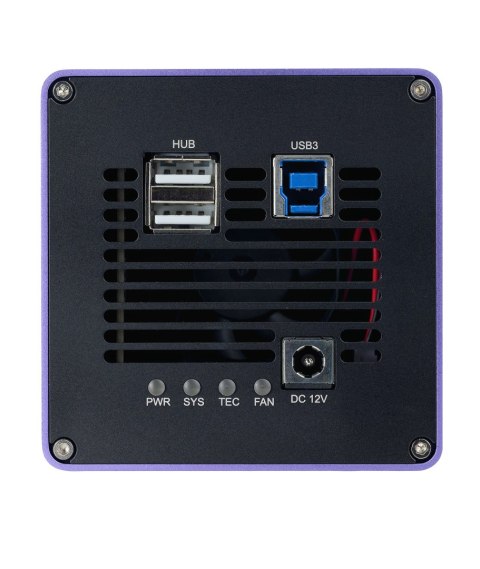

• Interfejs USB 3.0 zapewniający szybki i płynny transfer danych
• Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych

Zawartość zestawu:

• Kamera cyfrowa MAGUS CLM90 (kamera cyfrowa, przewód USB, Adapter 12 V, 3 A, futerał, instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Podstawa z wbudowanym gniazdem zasilania, oświetlacz światłem odbitym, oświetlacz światłem przechodzącym, kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
• Głowica trójokularowa
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 10x/0,25 faza WD 4,3 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 20х/0,40 WD 8,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 40х/0,60 WD: 3,5 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 10x/0,25 PHP2 WD 4,3 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 20x/0,40 PHP2 WD 8,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 40x/0,60 PHP2 WD 3,5 mm
• Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
• Osłona UV
• Adapter z mocowaniem typu C, 1x
• Klucz imbusowy
• Przewód zasilający
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Preparat kalibracyjny
