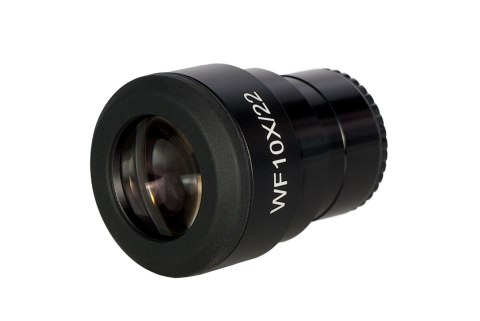

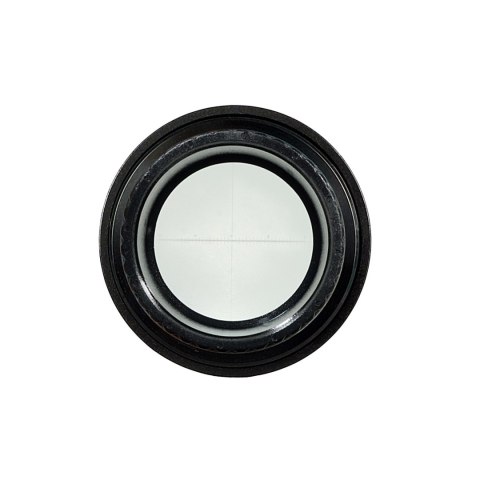

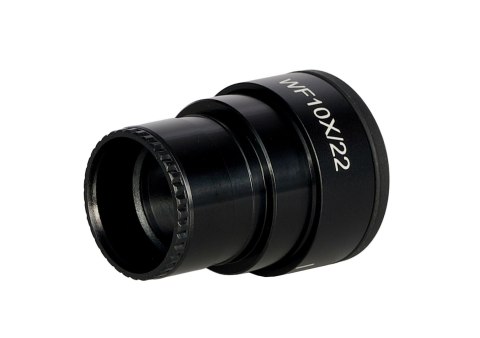

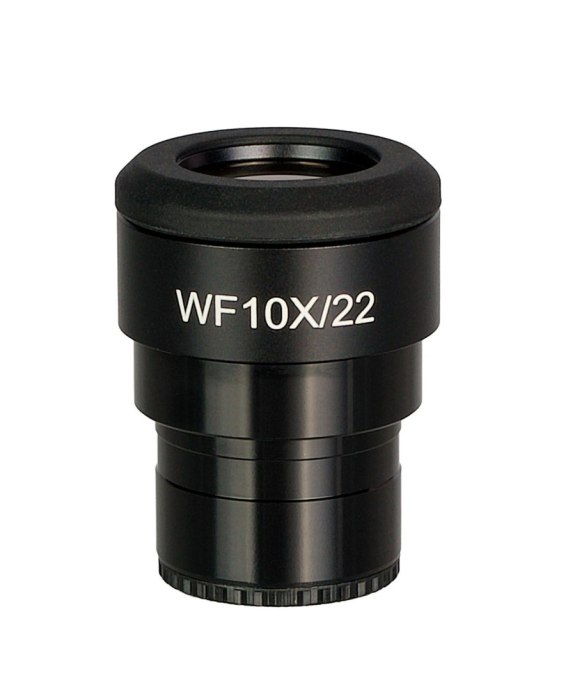

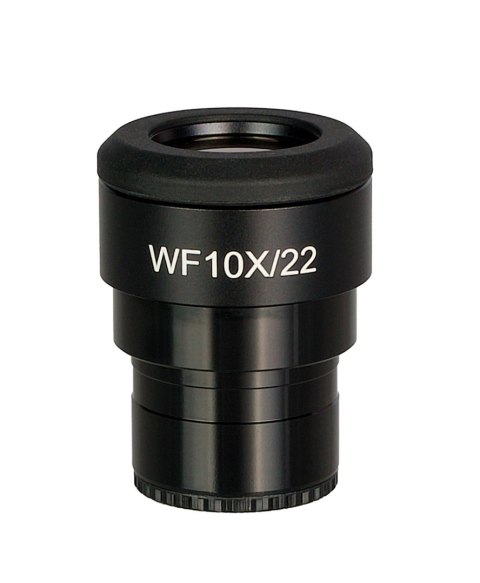

Okular ze skalą służy do pomiaru wielkości preparatów i ich struktur w jednostkach liniowych: milimetrach lub mikronach. Skala jest umieszczona w płaszczyźnie przysłony polowej z podziałką 0,1 mm. Okular ze skalą jest montowany zamiast standardowego okularu o powiększeniu 10 razy. W drugiej tubie okularu montuje się drugi okular bez skali o takiej samej specyfikacji.
Okular jest zgodny z mikroskopami wyposażonymi w tubę okularu o średnicy 30 mm.
Konfiguracja
Przed wykonaniem pomiaru należy skalibrować skalę okularu dla każdego obiektywu, który będzie używany. Wymaga to preparatu kalibracyjnego - mikrometru stolikowego ze skalą. Minimalna podziałka wynosi 0,01 mm. Szkiełko należy umieścić na stoliku, a ostrość mikroskopu powinna być ustawiona na skali. Okular należy obracać w tubie okularu, aż skale preparatu i okularu będą ustawione równolegle do siebie.
Obliczanie wartości skali okularu dla każdego obiektywu
W przypadku korzystania z obiektywów o mniejszym powiększeniu należy obliczyć, ile podziałek skali okularu pasuje do skali preparatu.
W przypadku korzystania z obiektywów o średnim i dużym powiększeniu należy obliczyć, ile podziałek preparatu mieści się w skali okularu.
Obliczenia dla poszczególnych obiektywów wykonuje się zgodnie z poniższym wzorem:
Е = ТL/A, gdzie
E - wartość podziałki okularu
Т - wartość podziałki stolika określona na mikrometrze stolikowym (0,01 mm)
L - liczba podziałek mikrometru stolikowego
A - liczba podziałek okularu.
Otrzymane wartości podziałki skali okularu dla każdego obiektywu zostaną zapisane.
Obliczanie rzeczywistego rozmiaru liniowego obiektu
Podczas pomiaru obiektu należy najpierw policzyć liczbę podziałek skali okularu, które obejmuje obiekt. Wynik jest mnożony przez wartość skali obliczoną wcześniej dla wybranego obiektywu. Otrzymana wartość będzie rzeczywistą wartością liniową obiektu.
Kompatybilność:
- Mikroskop biologiczny MAGUS Bio 260T
- Mikroskop biologiczny MAGUS Bio DH260
- Mikroskop biologiczny MAGUS Bio 270T
- Mikroskop biologiczny MAGUS Bio 290T
- Odwrócony mikroskop biologiczny MAGUS Bio V360
- Mikroskop fluorescencyjny MAGUS Lum 450L
- Odwrócony mikroskop metalurgiczny MAGUS Metal V790 DIC
- Mikroskop polaryzacyjny MAGUS Pol 890
| Marka |
MAGUS |
| Gwarancja |
2 lata |
| EAN |
5905555025414 |
| Rozmiar opakowania (dł. x szer. x gł.) |
4x7x4 cm |
| Materiał soczewki |
szkło optyczne |
| Powiększenie, x |
10 |
| Pole widzenia, mm |
22 |
| Oddalenie źrenicy wyjściowej, mm |
10 |

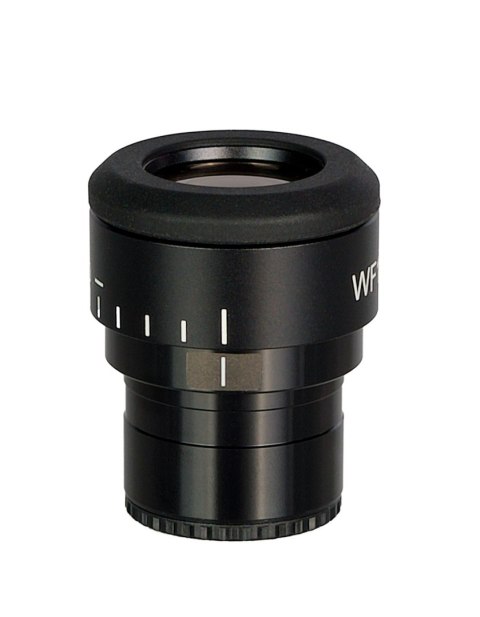

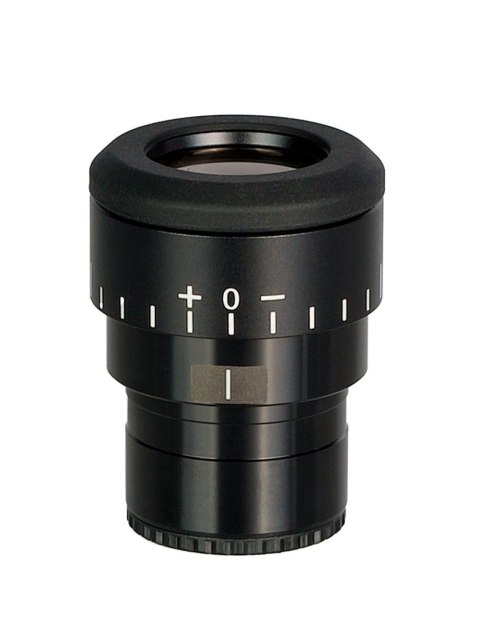

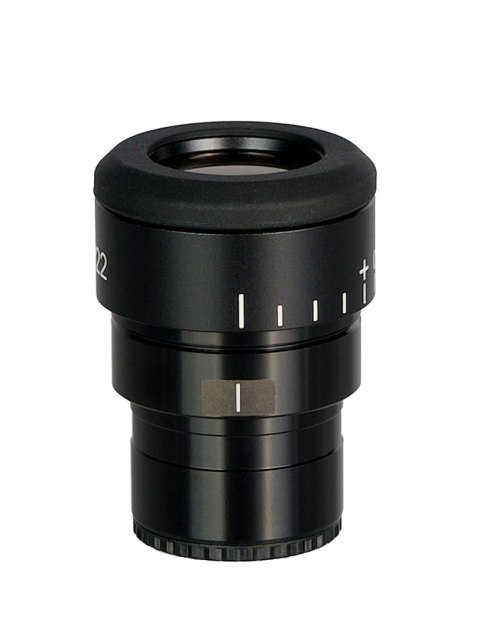

| Regulacja dioptrii okularu, dioptrii |
±5D |
| Średnica okularu, mm |
30 |
| Wartość skali, mm |
0.1 |
Parametry:
Gwarancja producenta:
Tak
