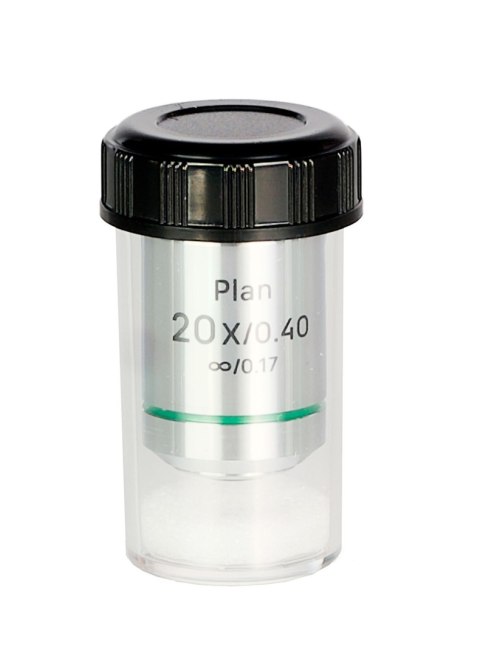

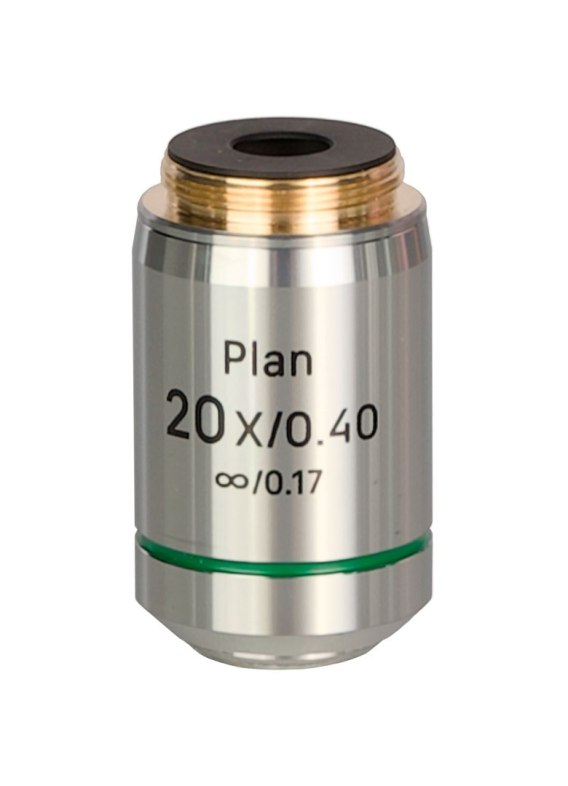

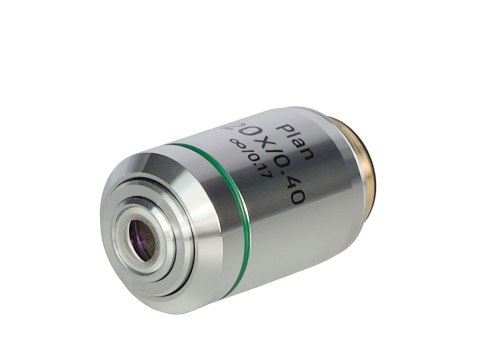

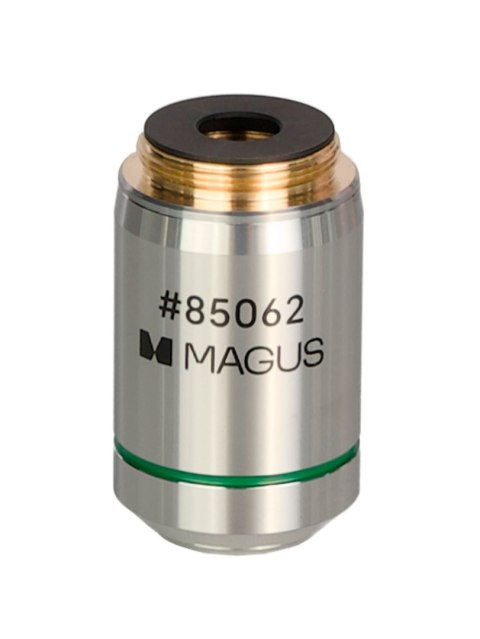

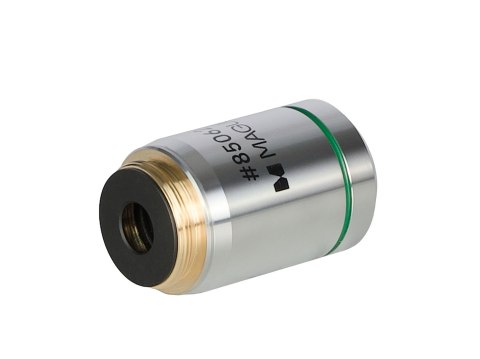

Obiektyw MAGUS 20PL Plan 20х/0,40 ∞/0,17

Granica rozdzielczości obiektywu 20х/0,40 wynosi 0,69 µm. Aberracje chromatyczne są korygowane dla światła niebieskiego i czerwonego, aberracja sferyczna dla światła zielonego, a krzywizna pola dla 90% średnicy pola widzenia.

Obiektyw jest przeznaczony do stosowania w tubach z korekcją do nieskończoności. Odległość parafokalna wynosi 45 mm. W przypadku okularu 10x/20 mm pole widzenia ma średnicę 1 mm. Obiektyw jest przeznaczony do obserwacji preparatów ze szkiełkiem nakrywkowym o grubości 0,17 mm.

Dolna granica powiększenia użytecznego mikroskopu podczas pracy z obiektywem o powiększeniu 20 razy wynosi 200 razy. Mniejsze powiększenie nie pozwoli na rozróżnienie szczegółów preparatu na obrazie generowanym przez obiektyw. Górna granica powiększenia użytecznego podczas pracy z obiektywem o powiększeniu 20 razy wynosi 400 razy. Uznaje się, że większe powiększenie jest "bezużyteczne", ponieważ nie ukazuje nowych szczegółów preparatu. W przypadku obiektywu 20x/0,40 należy używać okularów o powiększeniu od 10 do 20 razy.

Obiektywy planarno-achromatyczne generują obraz o jednakowej ostrości zarówno w centrum, jak i na krawędziach, dlatego zniekształcenia są nieistotne. Ta zaleta jest przydatna podczas obrazowania cyfrowego i do pracy w połączeniu z okularami szerokokątnymi o polu widzenia 20 mm.

Obiektyw dobrze sprawdza się podczas obserwacji szczegółów strukturalnych preparatów o wielkości od 1 µm w dużym polu widzenia, np. w analizie próbek moczu ze środkowego strumienia.

Kompatybilność:

• MAGUS Bio 240B Biological Microscope
• MAGUS Bio 240T Biological Microscope
• MAGUS Bio DH240 Biological Digital Microscope
